Advertencia
Este manual muestra la estructura, mecanismo, método de utilización y servicio en la serie de apiladores manuales.
Por seguridad, toda persona que vaya a utilizar el apilador debería leer este manual antes de ponerlo en servicio.
No se recomienda reparar el apilador si no está suficientemente capacitado.
1. Uso

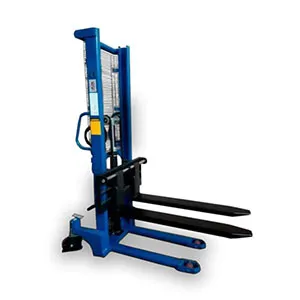

El apilador manual de la serie M, es una herramienta de doble mecanismo de elevación para trabajos en alturas y transportes en tramos cortos. Como el mecanismo no produce chispas ni campos electromagnéticos, el apilador está especialmente diseñado, para carga o descarga de carros y manipular o transportar mercancías inflamables o explosivas del taller, almacén, depósito, zona de carga, etc. Por sus características de elevación estable, giro flexible, fácil de uso, funcionamiento seguro, fiable, y equipado además con frenos en los rotantes, este apilador es ideal para trabajos intensos, incrementa la productividad y la seguridad.
2. Estructura y mecanismo
El apilador manual serie M está compuesto de un sistema hidráulico y un mástil.
Este apilador eleva pesos con el mecanismo hidráulico manual y transporta cargas aplicando fuerza manual. El sistema hidráulico está equipado con una válvula de sobrecarga y freno de pedal en los rotantes para controlar el descenso de las horquillas y asegurar que la operación sea precisa y confiable.
La estructura está soldada con materiales de alta calidad. Los rotantes traseros están equipados con freno para un mejor manejo del apilador. Las ruedas van provistas de cojinetes de bolas.
- El procesa de funcionamiento es el siguiente:
Insertar las horquillas debajo de la carga, frena los rotantes traseros si es necesario. Ponga la manilla en la posición de bombeo (PUMP) y pise el pedal o empuje el timón hacia abajo, esto hará bombear el aceite hasta el fondo del cilindro del pistón y elevará la barra del pistón que sube las horquillas, después suelte el pie o el timón. Repita el procesa hasta obtener la elevación deseada. Cuando las horquillas estén en la posición más alta, el aceite hidráulico volverá al tanque de aceite vía válvula de descarga para evitar que las horquillas sufran daños. Tire o empuje del elevador manualmente para transportar cargas de un lugar a otro. Para descargar, tire de la manilla hacia arriba y la válvula de descarga se abrirá y el aceite dentro del cilindro del pistón volverá al tanque por el peso de la carga o por el peso de las mismas horquillas. La barra del pistón y las horquillas bajarán a su posición preestablecida; después retire las horquillas y descargue.
3. Parámetros técnicos
La siguiente tabla nos indica los principales parámetros del apilador:
Diagrama de cargas
Requerimientos de trabajo del apilador
- Temperatura ambiental de –25ºC ~ 45ºC.
- El suelo tiene que ser uniforme y duro sin hoyos ni obstáculos
- La inclinación del suelo debe ser menor del 2%.
- La intensidad de luz alrededor de 50 lux.
Funcionamiento y manutención
- El aceite debe ser cambiado cada año
- Antes de utilizar el apilador, verificar que toda la estructura esté correcta
- Verifique que todos los tornillos y tuercas estén correctamente apretados
- Ponga la carga en las horquillas uniformemente y sin sobrecargarlas.
- Después de haber terminado el trabajo, no deje las horquillas cargadas.
- Cuando la carga esté bajando, debe presiona la palanca de descarga de forma lenta y ligera, para que la carga no baje repentinamente y causes daños inesperados
- Cuando la carga esté bajando a velocidad máxima, no es aconsejable cerrar la válvula de descarga repentinamente, eso producirá una gran fuerza por la aceleración e inercia y podría estropear algunas partes de la máquina o la carga
Seguridad en la utilización
- El usuario debe ponerse guantes y zapatos de seguridad.
- Prohibido introducir dedos o pies dentro del aparato.
- Prohibido situarse debajo o cerca de las horquillas
- Prohibido transportar personas
- Prohibido utilizar el apilador como grúa
- Prohibido utilizar los extremos de las horquillas para elevar cargas.
- Prohibido utilizar el apilador con cargas inestables.
- Prohibido el contacto directo del apilador con productos comestibles
- Prohibido utilizar el apilador en atmósferas potencialmente explosivas.
- Siempre que transporte mercancías, las uñas deben estar en la posición más baja posible.
- Prohibido parar el apilador posicionando las ruedas giratorias en ángulo perpendicular
- El apilador debe estar parado cuando se carga y descarga.
- Para evitar perder la estabilidad del apilador, precaución especial cuando se carga o descarga con las horquillas levantadas:
- Mover el carro suave y lentamente.
- Mientras se transporta, ninguna parte de la carga o la horquilla choque con un obstáculo
- Durante el descenso, ni las horquillas ni la carga se apoyarán sobre un obstáculo.
- Si es necesario subir pequeñas cuestas, la inclinación no debe ser mayor de 2% y el apilador debe estar descargado, y con las horquillas en el sentido de la pendiente.
Fabricación, accesorios, levantamiento y transporte
- Mantener el marco intacto siempre, porque en él están la placa de identificación, instrucciones de funcionamiento y señales de advertencia.
- Utilice solamente accesorios originales
- El transporte de los apiladores puede llevarse a cabo en vehículos, trenes o barcos.
- Para colocar el apilador en un contenedor o en un vehículo, necesita estar atado con una cuerda de acero de alrededor de 1,5 metros de longitud.
- Asegurarse que la capacidad de la cuerda de acero y el medio utilizado para levantar el apilador sean suficientemente fuertes para hacerlo.
Averías y soluciones
Despieces
Timón TAM1808051/TAM1808052/TAM1808050
Bomba TAM1808051/TAM1808052/TAM1808050
Estructura TAM1808051/TAM1808052/TAM1808050
Estructura TAM1808052 & TAM1808050
Certificado de garantía
, garantiza su producto por un período de un año, a partir de la fecha de envío. Por eventual rotura mecánica, la sustitución se hará sólo si se reconoce defecto de construcción o mala calidad de materiales. La garantía se anula automáticamente cuando se notan piezas manipuladas, reparadas o modificadas sin nuestro consentimiento. Los gastos de transporte son a cargo del comprador, también durante el período de garantía. La mano de obra y los materiales los cubre la garantía.
Si hubiese averías o roturas de la máquina durante el período de garantía o después de él, el cliente no tiene derecho a anular el pago modificar el precio de la misma.
No se reconocen daños derivados por la máquina a cosas o personas.
