NOTA: Este manual de servicio forma parte integrante del aparato y tiene que estar a disposición del operador en todo momento, y debe ser leído y entendido antes del uso de la máquina.
Atención: El embalaje y demás residuos producidos, han de ser depositados en contenedores apropiados, de acuerdo con los materiales que se desechan, para que la agencia de protección ambiental. Los recicle evitando así contaminar, está prohibido tirar los desechos sin seguir las instrucciones antes descritas.
Para evitar derrames de aceite durante el uso de los productos, el usuario debe preparar algunos materiales absorbentes (restos de tela, serrín, arena) para recoger el aceite derramado a tiempo, para evitar una posterior contaminación ambiental. Los materiales absorbentes usados, deben ser depositados en puntos limpios o similar.

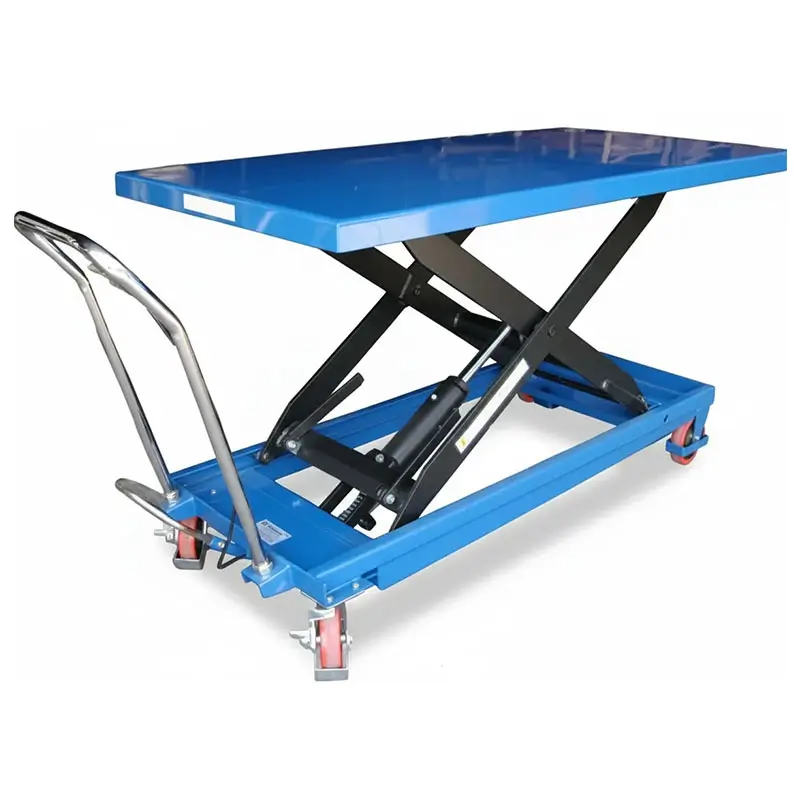

Gracias por utilizar esta mesa elevadora. Su mesa elevadora está fabricada en acero de alta calidad y fue diseñada para la elevación y transporte de cargas en plano horizontal sobre una base fija. Por su seguridad y correcta utilización, por favor lea estas instrucciones antes de usarla.
Nota: Toda la información aquí descrita está basada en los datos disponibles en el momento de la impresión. Nos reservamos el derecho de modificar nuestros productos en cualquier momento sin previo aviso sin incurrir en sanción alguna. Por lo que se sugiere siempre verificar la existencia de posibles actualizaciones.
1.Peligros
- No ponga el píe o la mano en el mecanismo de la tijera
- No permita a nadie estar delante o detrás de la mesa elevadora cuando este en movimiento
- No mueva la mesa elevadora cuando esté elevada con carga. La carga puede caerse.
- No se coloque bajo la mesa elevadora
- No sobrecargue la mesa elevadora
- No ponga los pies delante de las ruedas, puede producirse una lesión
- Ponga atención a la diferencia de niveles del suelo cuando mueva la mesa elevadora. La carga puede caerse
- No utilice la mesa en superficies deterioradas o inclinadas, la mesa puede llegar a ser incontrolable
- No eleve sobre la mesa a personas. La caída de una persona podría causarle serias lesiones
2. Precauciones
- Lea este manual de instrucciones cuidadosamente y comprenda completamente el funcionamiento de la mesa elevadora. Un mal uso de la mesa puede causar accidentes.
- Esta mesa elevadora es un elevador móvil diseñado para la elevación y bajada de carga sobre la mesa. NO use la mesa para otro propósito que no sea este.
- No permita a nadie que no conozca el uso de la mesa elevadora que la manipule.
- No baje la mesa demasiado rápido. La carga puede caerse y producir un accidente.
- Mantenga en todo momento atención sobre la carga. Detenga las operaciones si la carga se vuelve inestable.
- Ponga el freno de la mesa, cuando deslice la carga sobre el tablero o lo baje de este
- No coloque la carga en los lados o extremos de la mesa. La carga debe distribuirse al menos sobre un 80% del área de la mesa.
- No utilice la mesa para elevar cargas inestables, un balanceo puede hacer caer la carga.
- Practique un mantenimiento de la mesa elevadora acorde a estas instrucciones.
- No haga modificación alguna en la mesa sin el consentimiento por escrito del fabricante
- Quite carga de la mesa y utilice los seguros antes de revisar la bomba de elevación.
- Esta mesa elevadora no está diseñada para resistir el agua. Utilícela bajo condiciones secas
3. Inspección diaria
La inspección es efectiva para detectar cualquier mal funcionamiento o fallo en la mesa elevadora. Revise los siguientes puntos de la mesa elevadora antes de utilizarla:
- Revise golpes, dobladuras y grietas en la mesa elevadora
- Revise si hay alguna fuga de aceite en el cilindro
- Revise el movimiento en vertical de la mesa
- Revise el deslizamiento suave de las ruedas
- Revise el funcionamiento del freno
- Revise si todos los tornillos y tuercas están firmemente apretados
Precaución: No use la mesa si tiene algún fallo o mal funcionamiento.
4. Utilización de la mesa elevadora
4.1 Como usar el freno
Precaución: Frene la mesa elevadora cuando no se vaya a mover para evitar movimientos repentinos.
El freno está equipado con una rueda giratoria en el lado derecho
- Frene la rueda, presionando el pedal del freno
- Para quitar el freno, suba hacia arriba el pedal del freno
4.2 Elevación de la mesa
Peligro
- No sobrecargue la mesa elevadora, no sobrepase la capacidad de la mesa
- No coloque la carga sobre los lados o al final de esta. La carga debe estar distribuida al menos sobre un 80% del área de la mesa
Presione el pedal de elevación varias veces hasta que la mesa alcance la altura deseada. La mesa no eleva después de alcanzada la posición más alta, incluso si el pedal de elevación es accionado. La mesa desciende ligeramente después de alcanzada su elevación máxima.
Nota: El cilindro hidráulico está diseñado para mantener elevada la mesa. Como este es un sistema hidráulico natural, la mesa irá descendiendo muy lentamente cuando esté elevada por un período de tiempo largo. Tenga en cuenta que la mesa no puede estar en la misma posición indefinidamente.
4.3 Bajada de la mesa
Peligro: No ponga los pies o las manos en el mecanismo de la tijera
Al presionar la palanca de descenso, la mesa descenderá.
5. Especificaciones
6. Instrucciones de servicio
6.1 Lubrique cada uno de los puntos abajo descritos una vez al mes
6.2 Cambie el aceite hidráulico cada 12 horas
Puntos de lubricación
- Alojamientos del cilindro — Aceite
- Superficie de fricción del rodillo — Grasa
- Pasador de unión — Aceite
- Punto de unión del pedal — Aceite
- Engrasador — Grasa
7. Garantía
ABONIR IBÉRICA, S.L., garantiza sus productos por un periodo de 3 años, a partir de la fecha de envío. Por eventual rotura mecánica, la sustitución se hará s solo si se reconoce el defecto de construcción o mala calidad de los materiales.
La garantía se anula automáticamente cuando se notan piezas manipuladas, repartidas o modificadas sin nuestro consentimiento.
El coste de los materiales materiales, de la mano de obra y del transporte lo cubre la garantía.
Si hubiese averías o roturas de las máquinas durante el periodo de garantía o después de él, el cliente no tiene derecho a anular el pago o modificar el precio de la misma.
No se reconoce daños derivados por las máquinas a cosas o personas.
