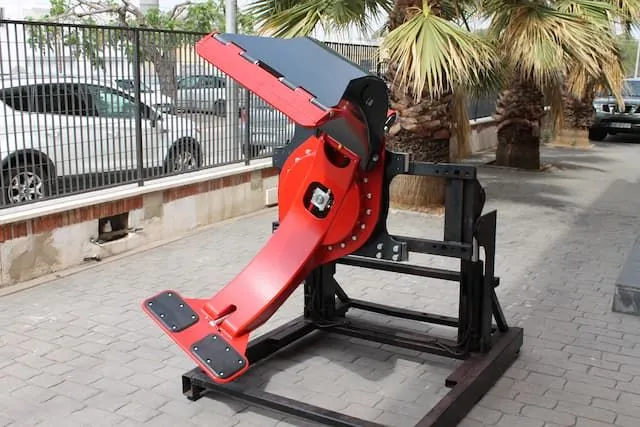

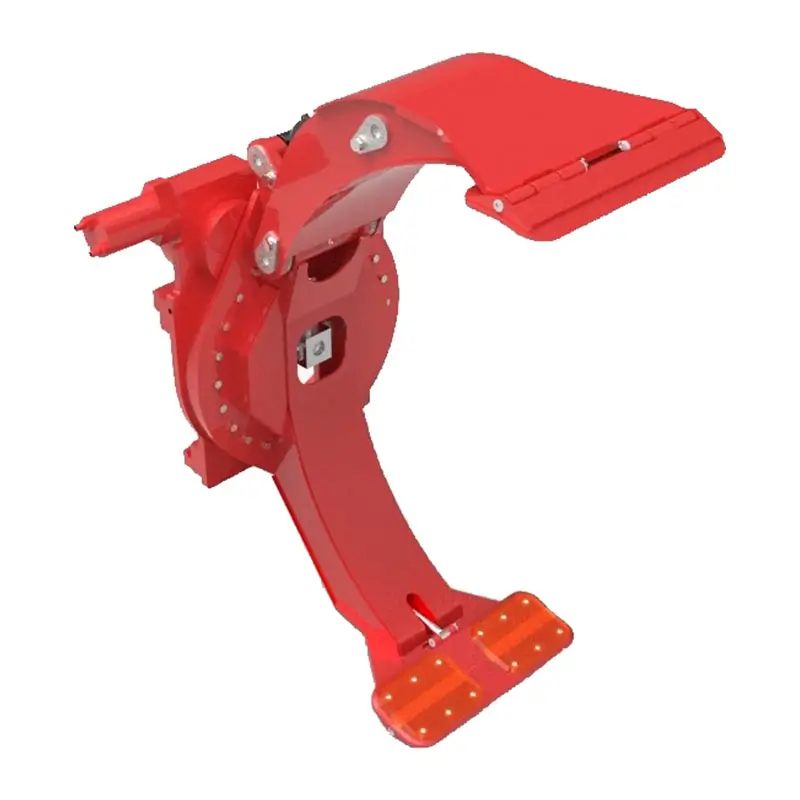

Pinza de Bobinas de Papel FEM2 Rotativa de 360º con Brazo Corto Fijo de 1.600Kg de capacidad a 650mm de Centro de carga con apertura mínima de 400mm y máxima de 1.300mm

9.940,00 Sin IVA

Descargar ficha en PDF

Pinza de Bobinas FEM2 Rotativa de 360º de Papel con Brazo Corto Fijo de 1.600Kg de capacidad a 650mm de Centro de carga con apertura mínima de 400mm y máxima de 1.300mm

Plazo de entrega estimado 8 julio, 2022 - 12 julio, 2022

Descripción

Pinza de Bobinas de Papel FEM2 Rotativa de 360º de 1.600Kg de capacidad

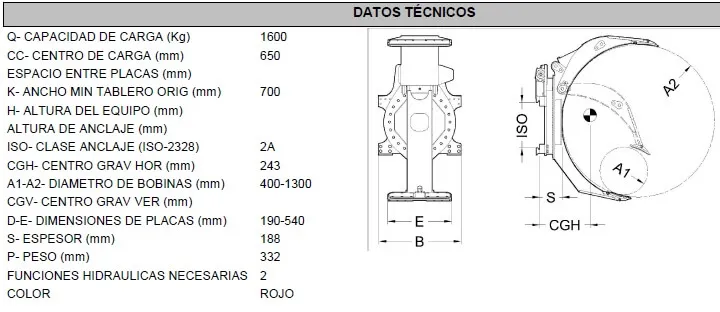

Datos necesarios para ofertar una pinza de bobinas de papel:

  • Diámetro de la bobina más grande y de la más pequeña con la que se trabajara
  • Peso de la bobina más grande y de la más pequeña con la que se trabajara
  • Ancho y Alto de las bobinas grande y de la más pequeña con la que se trabajara
  • Tipo de papel a manipular (periódico, Kraft, LXC, Tissue, Revista…)
  • Número de bobinas que se quieren manipular de forma simultanea

Este equipo hidráulico permite manipular bobinas de papel en posición horizontal y vertical. Para manipularlas de forma horizontal inclinar el mástil 5º hacia delante.

Requiere de 2 funciones hidráulicas con una presión máxima de trabajo de 175 bar para realizar la función de rotación y pinzamiento.

Las placas que se suministran de serie son de acero estriado. Pudiéndose colocar de goma atornillada según la necesidad de papel a manipular.

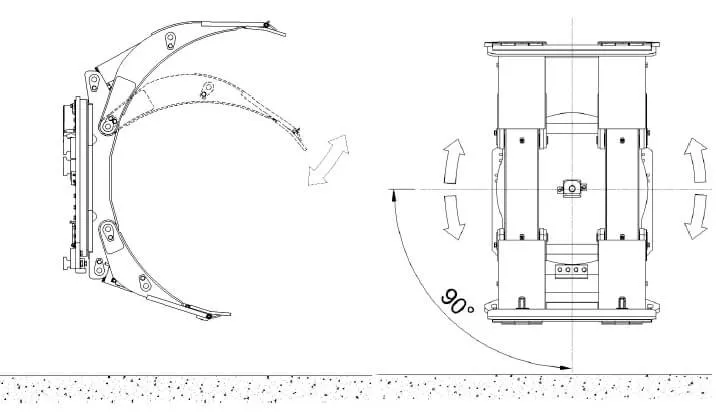

Este equipo con brazo corto posicionable permite manipular bobinas de pequeño diámetro. Para accionar el brazo corto (5ª imagen) se utiliza el mismo mando que para accionar el brazo largo con la diferencia que la pinza de bobinas debe estar situada a 45º con respecto al suelo para activar operar el brazo corto.

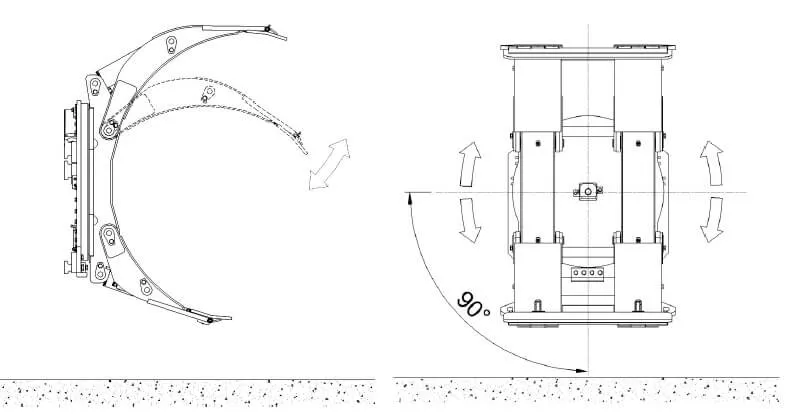

Para accionar el brazo largo (6ª imagen) la pinza debe estar en posiciones de 90º con respecto a la tierra. Los brazos de la pinza de bobinas no se cerraran si la pinza no está situada en cualquiera de estas posiciones (45º o 90º con respecto el suelo)

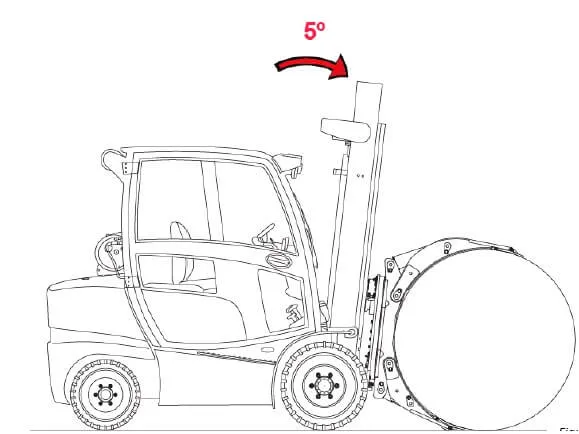

Para cargar las bobinas en posición horizontal inclinar el mástil 5º hacia delante (7ª imagen).

El equipo dispone de una válvula que permite ajustar la presión en ambos brazos (8ª imagen). Dejando una distancia aprox. de 13mm entre la cabeza del tornillo de ajuste y la contratuerca de seguridad, se consigue una presión de aprox. 160 bar. Realizando giros en sentido contrario a las agujas del reloj liberamos presión y realizando giros en sentido de las agujas del reloj aumentamos la presión. Cada giro corresponde a un ajuste de aprox. 22 bar de presión.

Marcado CE y Garantía por un periodo de 12 meses o 2.000 horas (lo que ocurra antes), a partir de la fecha de envío.

Información adicional

Peso332 kg
