Descripción
Pinza de Horquillas Rotativa 360º FEM3 de 2.600Kg de Capacidad sobre Horquillas y 2.200Kg como Pinza

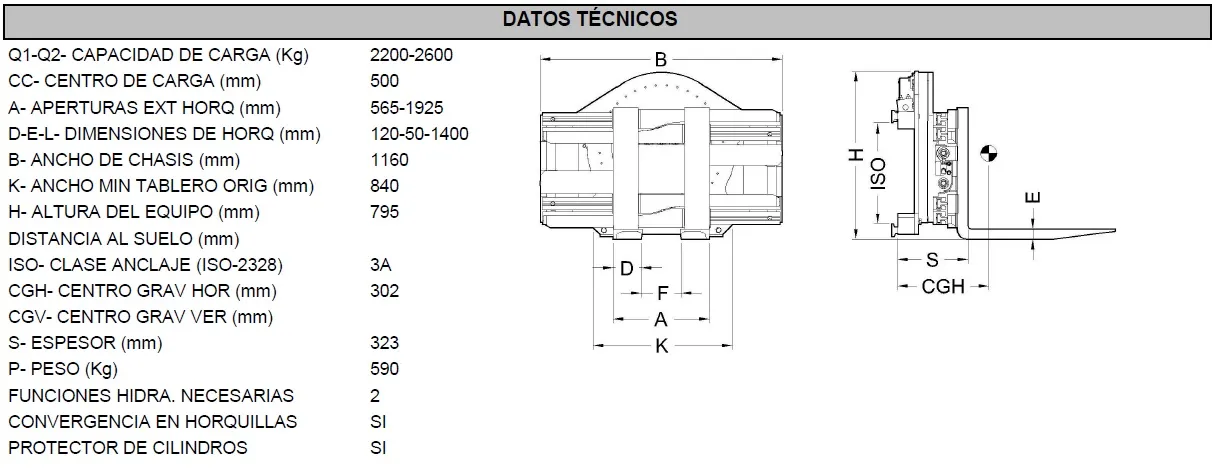

Características Pinza de Horquillas Rotativa:
- Su centro de carga se encuentra en los 500mm.
- Las medidas del equipo son: 1.160mm de ancho de chasis x 795mm de altura x 1.723mm de largo (323 bastidor + 1.400mm de horquillas).
- Las horquillas son de 120mm de ancho x 40mm de grosor x 1.400mm de longitud (otras medidas bajo consulta)
- La apertura exterior de las horquillas del equipo es de 565mm a 1.925mm. Y la apertura interior es de 325 a 1.685mm.
El equipo se suministra de serie con desplazamiento interno el cual permite desplazar las horquillas/equipo siempre y cuando no estén completamente abiertas o cerradas pues el equipo funcionar mediante válvula. En caso de precisar desplazar en cualquier situación se debe instalar un desplazamiento externo bajo petición.

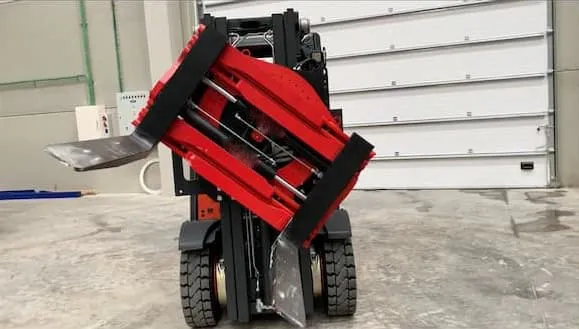

Esta versión como se puede apreciar en el siguiente vídeo cuenta con protector de cilindro, ideal para amortiguar los golpes.

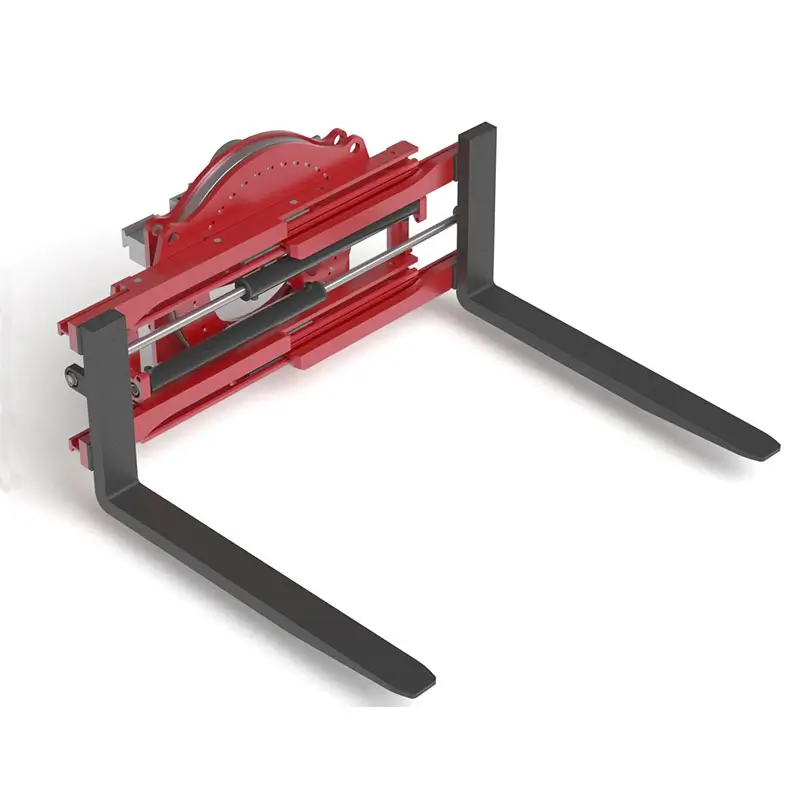

La Pinza de Horquillas Rotativa de 360º se encuentra disponible en una amplia gama de capacidades y aperturas representando una solución especifica para cada necesidad. Entre sus principales características podemos encontrar:
- Estructura robusta con perfil de doble T
- Excelente visibilidad gracias a su diseño compacto
- Válvula de retención reguladora de presión y retención que garantiza una retención sincronizada y precisa de ambas horquillas
- Sencillo sistema de fijación de patines con deslizamientos
- Requiere de 2 funciones hidráulicas
- Presión máxima de trabajo: 140 bar
El implemento está diseñado con convergencia en las puntas lo cual debe ser tenido en cuenta a la hora de elegir el rango de apertura. En este modelo el rango de apertura (A1) es de 565 a 1.925, mientras que la apertura interior (A2) es de 325 a 1.685mm. Esta convergencia se produce al compensar la flexión natural de las horquillas cuando se sujeta la mercancía.
La presión hidráulica de la carretilla determina la fuerza de apriete del accesorio, en caso de que no necesite efectuar apriete se recomienda utilizar una presión baja. Si la presión hidráulica de la carretilla supera la del accesorio será necesario instalar una válvula limitadora de presión. El caudal de aceite suministrado por la carretilla determina la velocidad de movimiento de las horquillas, si éste es excesivo aumenta la temperatura del aceite reduciendo la vida útil de los componentes de la instalación. Por todo ello se deben utilizar los caudales de aceite y presión de trabajo recomendados.
El Enganche de este implemento es FEM3 para tableros de Carretillas Elevadoras con capacidades comprendidas entre 2.501 a 4.999Kg de Capacidad, con 508mm de altura del tablero.
Opciones: Dimensiones horquillas personalizadas, montaje con anclaje rápido, protector de carga, postizos:
Juego de Postizos para Bloques de Hormigón Adaptable a Pinzas de Horquillas con 120mm de ancho x 40mm de grosor, Juego de Postizos para Balas de Papel con una Base de Apoyo de 800mm de largo x 350mm de alto, Juego de Postizos con Volteo Hidráulico de 120º para Bidones de 560mm de Diámetro Adaptable a Pinzas de Horquillas con 120mm de Ancho x 40mm de grosor.
