Descripción

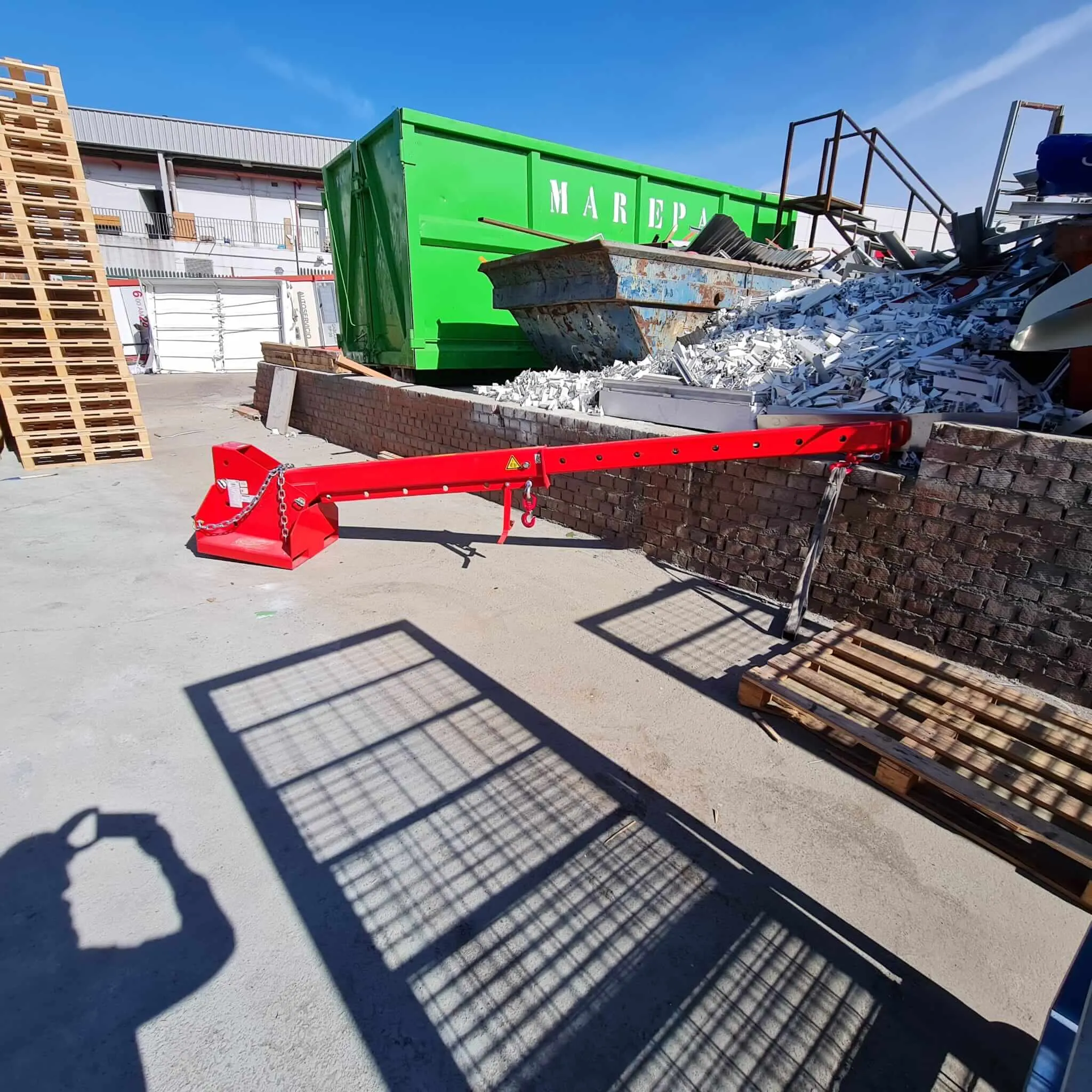

Brazo Grúa Angulable de 2.500Kg Extensible

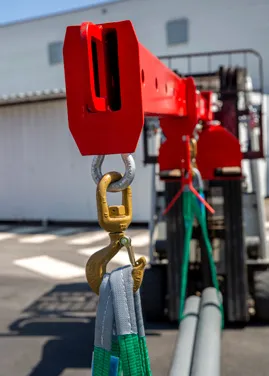

Brazo Grúa regulable con 2 ganchos de elevación giratorios ajustables y una capacidad máxima de 2.500 Kg. La inclinación del brazo oscila desde 0º hasta 45º. El brazo grúa también se suministra junto con los pestillos de anclaje para los ganchos giratorios con seguro.

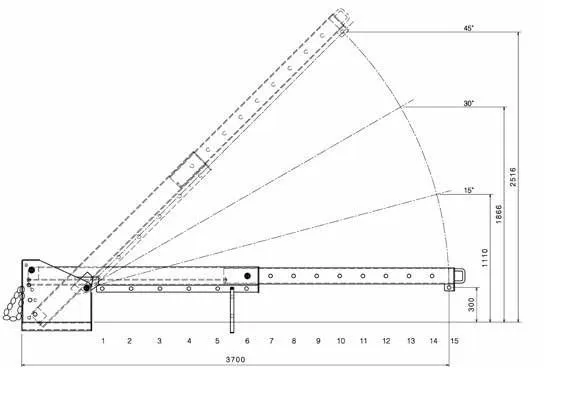

En la segunda imagen se puede apreciar el Diagrama de Cargas, la grúa dispone de 15 posiciones telescópicas con capacidades de carga y longitudes (altura) diferentes.
La longitud estándar del brazo es de 1.950 mm, la longitud máxima del brazo es de 3.700 mm

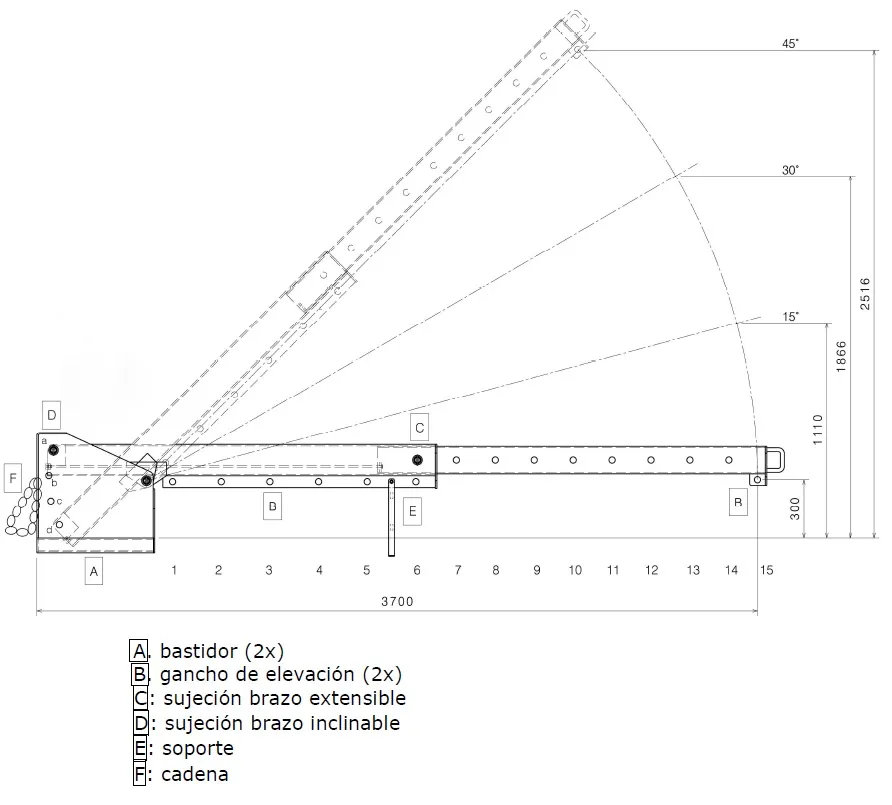

Cuando el brazo de grúa no está extendido, el gancho de elevación se cuelga de las aberturas de la 1 a la 6. A partir del punto 7, el gancho de elevación se fija a la abertura B de la parte extensible del brazo de grúa.
¿Cómo se realiza el Montaje del Brazo de Grúa Angulable de 2.500Kg sobre la carretilla elevadora?
- Introduzca las horquillas en el bastidor A, hasta que las ranuras de las horquillas alcancen la parte delantera del tablero porta-horquillas.
- Coloque la cadena F alrededor de la viga lateral del tablero porta-horquillas más cercana para que el brazo de grúa no pueda separarse de las horquillas. Deslice las anillas de ambos extremos de la cadena sobre el pasador del grillete y asegúrelo para que la cadena no pueda soltarse.
Productos Complementarios:
Eslingas de 2.000Kg desde 1.000 a 6.000mm de longitud con 60mm de Ancho
