Brazo Grúa Extensible hasta 3.000mm de 2.000 y 4.000Kg de Capacidad

1.282,921.592,21 Sin IVA

Descargar ficha en PDF

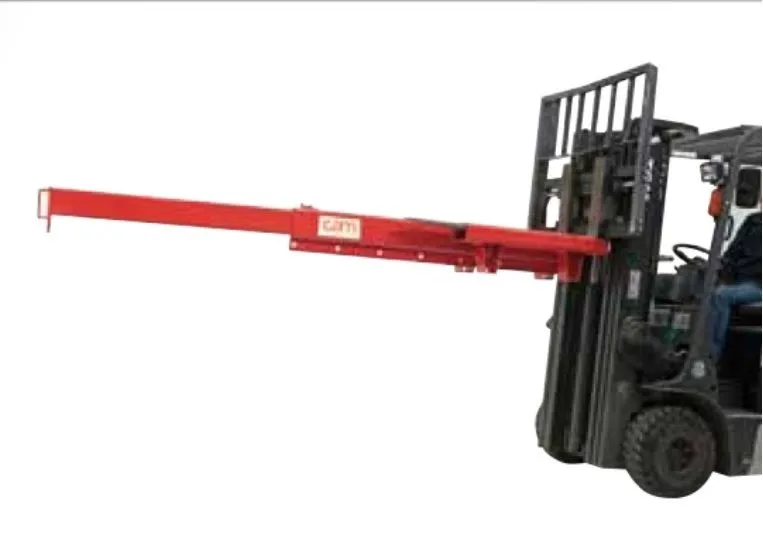

Brazo Grúa Extensible Montado sobre las Horquillas con 11 posiciones ajustables en longitud cada 250mm, alcanzando hasta 3 metros.

Se suministra con pasadores de bloqueo en la entrada de las horquillas para asegurar el implemento en las horquillas y con 2 ganchos giratorios.

Implemento Universal Adaptable a todo tipo de Vehículo con Horquillas que no supere un ancho 150mm  y un grosor de 65mm.

Implemento muy sencillo de instalar y manipular gracias a su alta resistencia y ligereza. Fabricados en acero completamente testeados y con aprobación CE.

Limpiar
Plazo de entrega estimado 14 diciembre, 2023 - 18 diciembre, 2023
SKU: N/D Categoría: Marca:

Descripción

Brazo Grúa Extensible hasta 3.000mm

Este equipo de Brazo Grúa Extensible cumple con las normas de salud y de seguridad de la Directiva de Máquinas 2006-45-EG y se entrega junto con la Declaración de Conformidad CE. La longitud de brazo es de 2.000mm y la longitud total telescópica es de 3.000mm.

En la tabla que se muestra a continuación podrá observar el diagrama de cargas del implemento Brazo de grúa telescópico montado sobre horquillas  en cada una de las 11 posiciones.

Advertencia: longitud mínima necesaria de las horquillas para mantener las capacidades enumeradas arriba es de 1.200mm.

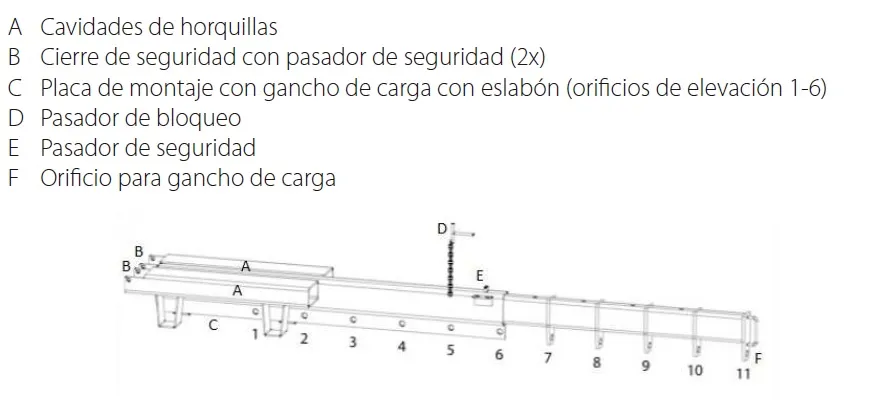

¿Cómo instalar el Brazo Grúa Extensible? (En la 3ª imagen podrán encontrar las piezas a las que se hacen referencia a continuación)

  1. Las horquilla deben insertarse completamente en el perfil/bolsillos/ fundas (A), hasta que el frente del tablero toque las cavidades de las horquillas. Una vez estén introducidas las horquillas cierre los bloqueos de seguridad/ pasador de seguridad (B) y asegúrese de que está cerrado, de modo que no puede deslizarse de las horquillas.
  2. Saque el pasador de bloqueo D.
  3. Extienda la primera parte del brazo de grúa en función de las dimensiones de carga a mover.
  4. Instale el pasador de bloqueo D y fíjalo con E.

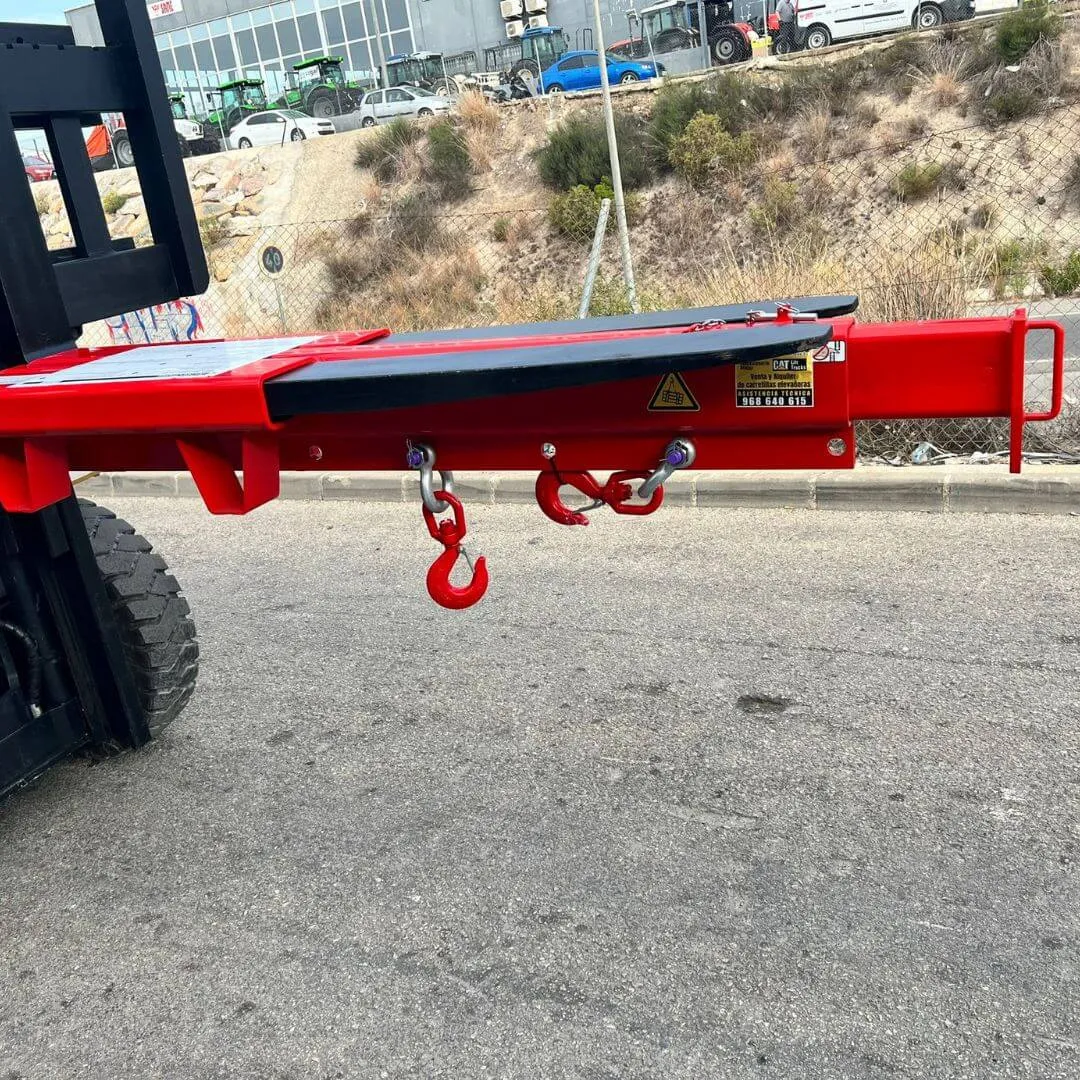

Cuándo no se extiende el brazo de grúa, se suspende el gancho de carga ( 2 ganchos giratorios con seguro incorporados) en los agujeros 1 a 6. A partir del punto 7, se suspende el gancho de carga en el agujero F en la parte extendida del brazo de grúa. También se suministra junto con los pestillos de anclaje para los ganchos giratorios.

Productos Complementarios:

Eslingas de 2.000Kg desde 1.000 a 6.000mm de longitud con 60mm de Ancho

Eslingas de 4.000Kg desde 2.000 a 6.000mm de longitud con 100mm de Ancho

Información adicional

PesoN/D
Carga (Kg)

2.000, 4.000

CE
